鋼筋桁架樓承板是將樓板中鋼筋在工廠加工成鋼筋桁架，并將鋼筋桁架與底模連接成一體的組合樓承板。
分類
根據所使用的底模，鋼筋桁架樓承板分為TD I型和TD II 型兩種類型。I 型底模的縱向肋節目呈倒“ V ”字型，肋高為4mm，其底模寬度為576 mm；II型底模的縱向肋截面呈倒“V”字型，肋高為2 mm，其底模寬度為600mm。
1. 產品形狀
1、 適用于一般工業與民用建筑樓板和屋蓋、一般構筑物操作平臺、市政高架橋橋面等。
受力特點：
普通現澆鋼筋混凝土樓板，施工階段因下部支模故基本沒有撓度，待混凝土達到一定強度后
拆模，在自重作用下，樓板下?lián)希瑯堑谆炷廉a(chǎn)生拉力、甚至出現裂縫。而鋼筋桁架樓承板根據是否設臨時支撐分為兩種情況：
1. 設臨時支撐時，與普通現澆混凝土樓板基本相同。
2. 不設臨時支撐時，在混凝土結硬前，樓板強度和剛度即鋼筋桁架的強度和剛度，鋼筋桁架樓承板自重、混凝土重量及施工荷載全由鋼筋桁架承受。混凝土結硬是在鋼筋桁架樓承板變形下進行的，所以樓承板自重不會使板底混凝土產生拉力，在除樓承板自重以外的永久荷載及樓面活荷載作用下，板底混凝土才產生拉力。這樣，樓板開裂延遲，樓板的剛度比普通現澆混凝土樓板大。
3.在使用階段，鋼筋桁架上下弦鋼筋和混凝土一起共同工作，此樓板與鋼筋混凝土疊合式樓板具有相同的受力性能，雖然受拉鋼筋應力超前，但其承載力與普通鋼筋混凝土樓板相同。
4.做為底模的壓型鋼板厚度較薄，而且考慮經濟型，鋼板下部不做防火處理，所以計數樓承板載力時不應考慮鋼板的作用。但在正常使用情況下，鋼板的存在增加了樓板的剛度，改善了樓板下部混凝土的受力性能。
產品特點：
1、鋼筋排列均勻，受力模式合理，可大大減少臨時支撐
2、雙折邊扣邊搭接設計，有效組合模板，保障施工質量
3、現場鋼筋綁扎工作量減少60%~70%,更進一步縮短施工周期
4、力學性能、耐火性能與傳統現澆樓同，底模不參與使用階段受力不需考慮防火、耐腐問題。

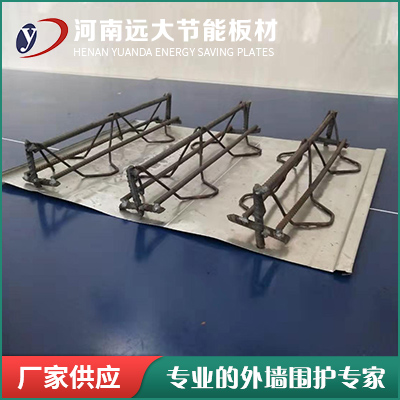

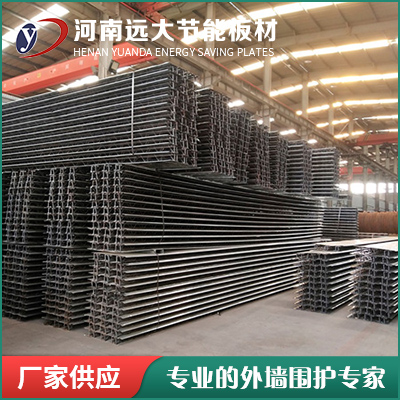

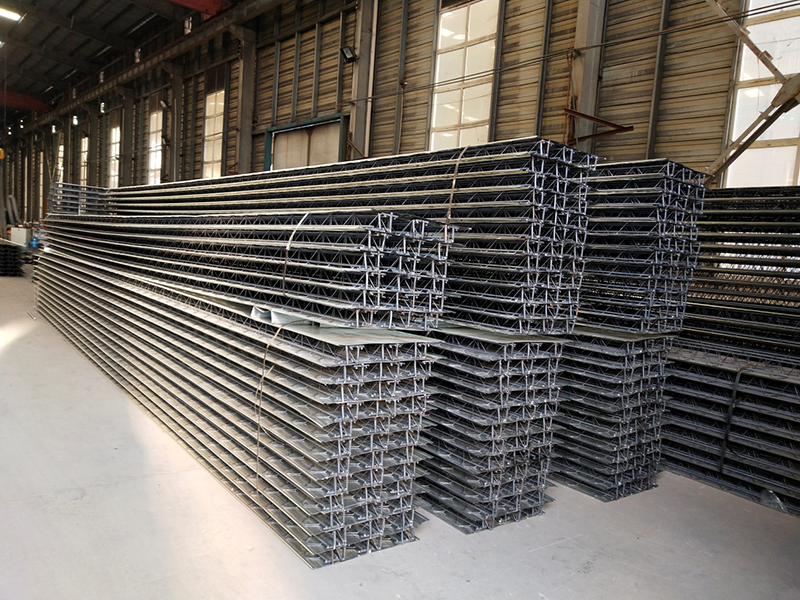

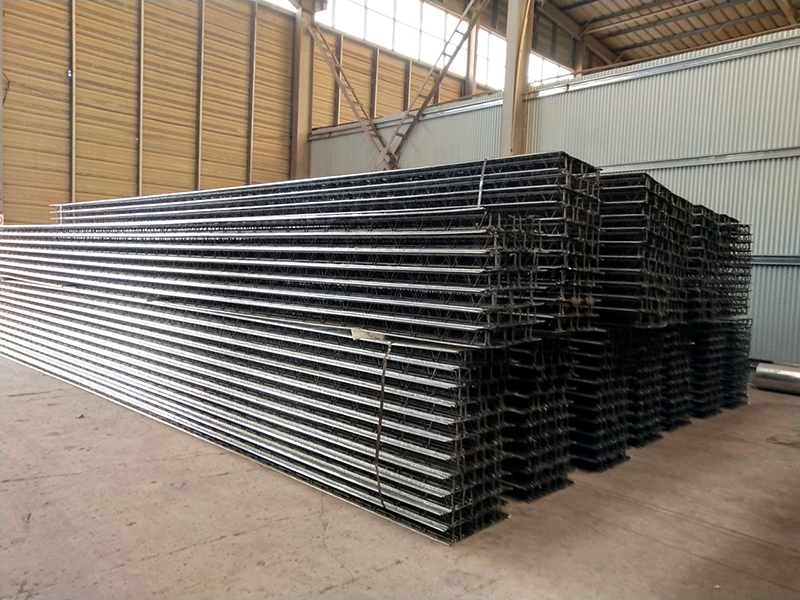

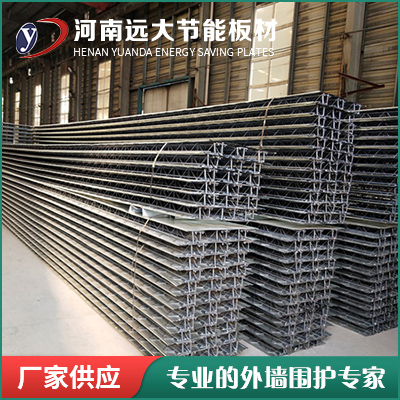

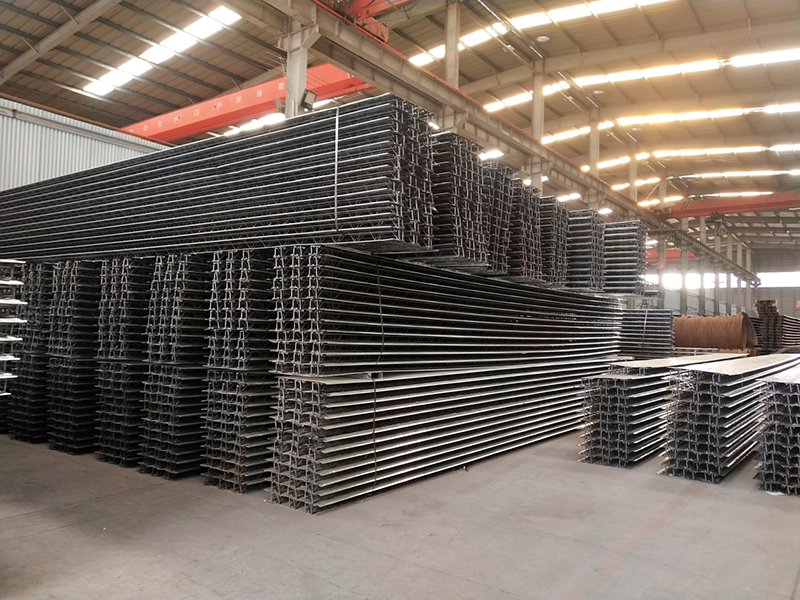

成品照片
